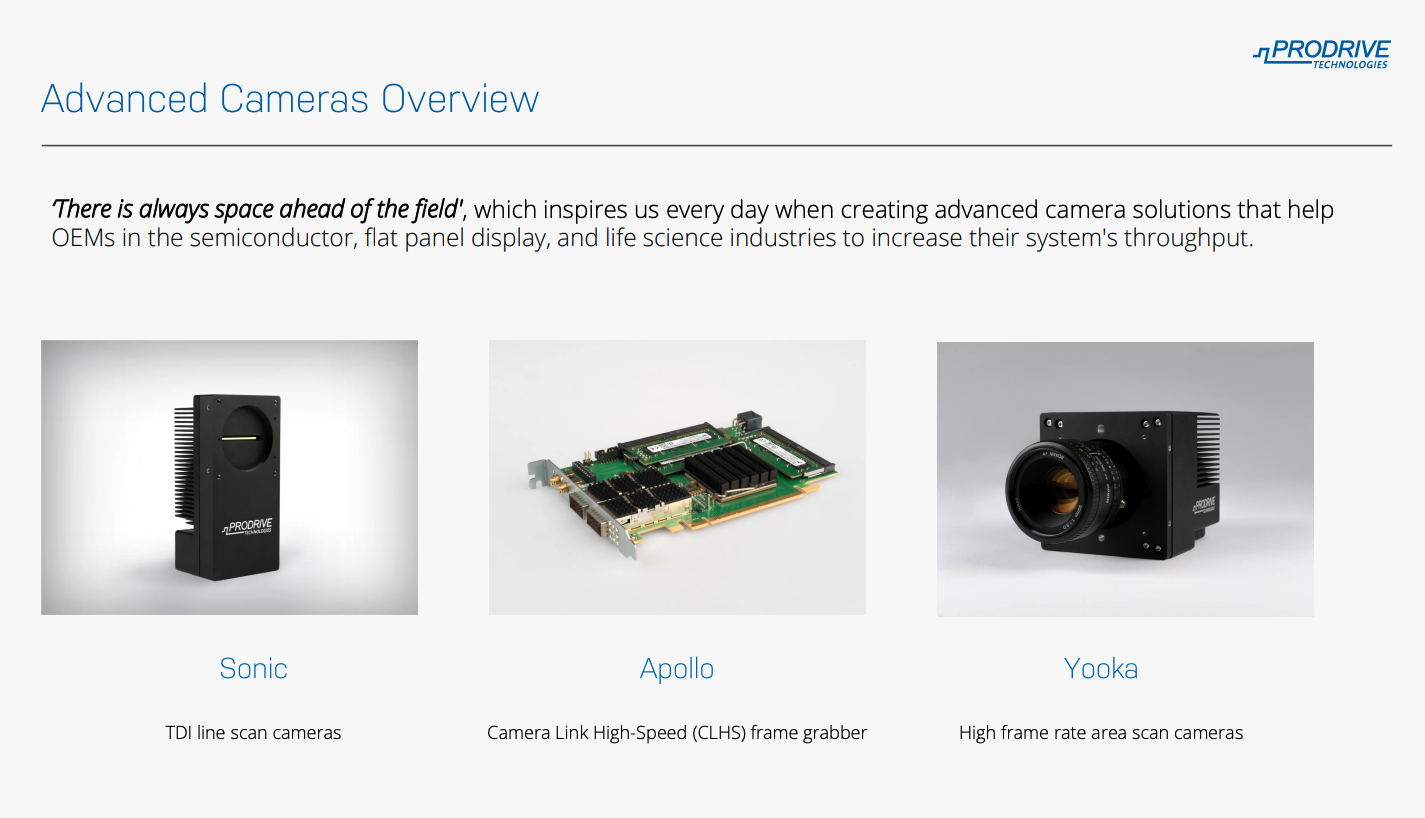

Yooka Series는 Gpixel의 고속 글로벌 셔터 센서를 채용한 고해상도 산업용 Area Scan 카메라입니다.
최대 21MP 해상도, ROI 모드에서 30,000fps까지 지원하며, 고성능/고처리량을 요구하는 반도체 및 디스플레이 분야에 적합합니다.
Yooka Area Camera - 주요 사양
※ M: Mono board / F: Full board 구성에 따라 인터페이스 수, 전송속도, 프레임레이트 등이 상이합니다.
| Parameter | Unit | Yooka-10 | Yooka-14 | Yooka-21 |
|---|---|---|---|---|
| Sensor | - | GSPRINT4510 | GSPRINT5514 | GSPRINT4521 |
| Resolution | Pixels | 4608 x 2176 | 4608 x 3072 | 5120 x 4096 |
| Pixel Size | µm | 4.5 x 4.5 | 5.5 x 5.5 | 4.5 x 4.5 |
| Peak QE | % | 63% | 86% | 63% |
| Shutter Type | - | Global FSI | Global BSI | Global FSI |
| Minimum Exposure Time | µs | 1 | TBD | 4 |
| FWC | ke- | 32.6 / 111 (2x2 binning) | 15 / 30k (2x2 binning) | 34 / 107 (2x2 binning) |
| Read-out Noise | e- | 4 | 1.87 | 4 |
| Dynamic Range | dB | 67.3 | 66.2 | 66.8 |
| ROI Read-Out | - | X: Yes; Y: Yes | X: Yes; Y: Yes | X: Yes; Y: Yes |
| Max Frame Rate (Full resolution) | fps | 890 (8bit) 1000 (10bit) 480 (12bit) | 670 (10bit) 350 (12bit) | 500 (8bit) 1000 (8bit) 250 (12bit) |
| Pixel Format | Bit per pixel | 8/10/12 | 10/12 | 8/10/12 |
| Interface (Control & Data) | - | M: CLHS, 1xQSFP – 4x25Gbps F: CLHS, 2xQSFP – 8x25Gbps | CLHS, 1xQSFP – 4x25Gbps | M: CLHS, 1xQSFP – 4x25Gbps F: CLHS, 2xQSFP – 8x25Gbps |
| Supply Voltage | VDC | 12 – 24 | 12 – 24 | 12 – 24 |
| Power (Typical) | W | TBD | TBD | 30 |
| Dimension W-H-D | mm | 97 x 97 x 105 | 97 x 97 x 105 | 97 x 97 x 105 |
| Lens Mount | - | M58 | M58 | M58 |
| Cooling | - | Heatsink (Air) or Water | Heatsink (Air) or Water | Heatsink (Air) or Water |
Sonic Linescan Camera - 주요 사양
Sonic 시리즈는 GPixel의 GLT BSI 센서를 활용한 고성능 TDI 라인스캔 카메라 제품군입니다.
8k, 9k, 16k 해상도에서 최대 256 TDI stage, 12-bit 기반 고속 라인 스캔, 높은 양자효율(Quantum Efficiency)을 제공하여,
반도체 검사, 정밀 계측, 소재 분석, 광학 메트롤로지 등 다양한 분야에서 활용됩니다.
| Parameter | Unit | Sonic-8k | Sonic-9k | Sonic-16k |
|---|---|---|---|---|
| Sensor | - | GPixel GLT5008BSI | GPixel GLT5009BSI | GPixel GLT5016BSI |
| Resolution | Pixels | 8,192 | 9,072 | 16,384 |
| Pixel size | µm | 5.0 x 5.0 | 5.0 x 5.0 | 5.0 x 5.0 |
| Peak QE | % | 63.9% @ 266nm 93.4% @ 440nm | 82.4% @ 550nm | 70.7% @ 266nm 87.8% @ 420nm 94.2% @ 460nm 87.6% @ 600nm |
| TDI stages | # | 256 | 256 | 256 |
| FWC | ke- | 16.8 (10 bit) 17.8 (12 bit) | 15.8 (10 bit) 15.9 (12 bit) | 16.3 (10 bit) 15.2 (12 bit) |
| Read-out noise | e- | 12.3 (10 bit) 7.5 (12 bit) | 10.5 (10 bit) 6.2 (12 bit) | 13.5 (10 bit) 7.0 (12 bit) |
| Dynamic range | dB | 62.9 (10 bit) 67.6 (12 bit) | 63.5 (10 bit) 68.1 (12 bit) | 62.0 (10 bit) 66.1 (12 bit) |
| Max line rate | kHz | 1000 (10 bit) 500 (12 bit) | 608 (10 bit) 300 (12 bit) | 500 (10 bit) 300 (12 bit) |
| Pixel format | Bit per pixel | 10/12 | 10/12 | 10/12 |
| Interface (Control & Data) | - | CLHS, MTP-12 – 4x25Gbps | CLHS, MTP-12 – 4x25Gbps | CLHS, MTP-12 – 4x25Gbps |
| Supply voltage | VDC | 12 | 12 | TBD |
| Power (Typical) | W | 18 | 20 | TBD |
| Dimension W-H-D | mm | 76 x 58.9 x 160 | 76 x 58.9 x 160 | TBD |
| Lens mount | - | M58 | M58 | M90 |
| Cooling | - | Heatsink (Air) or Water | Heatsink (Air) or Water | Heatsink (Air) or Water |
